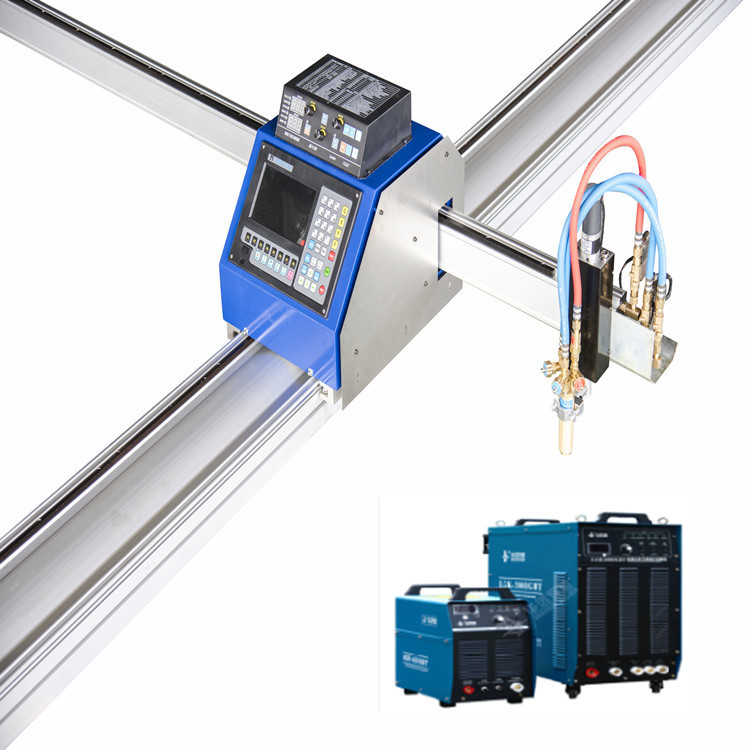

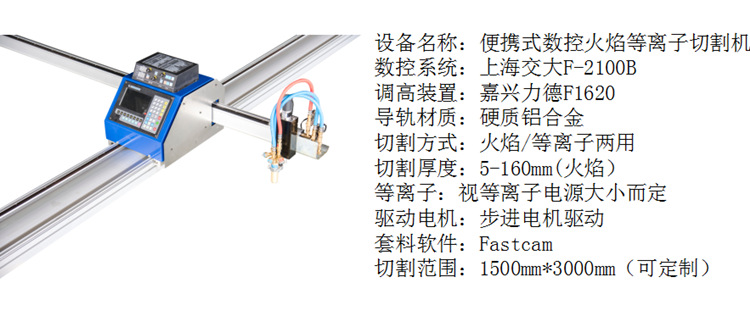

控制系統說明———F2100B火焰/等離子數控切割系統:

1.數控系統

基本參數、配置：

• 主控MCU：工業級ARM9芯片

• 控制軸數：2軸聯動（可定制3軸）

• 程序行數：15萬行

• 單個程序：4M

• 文件存儲：電子存儲盤，512M

• 用戶程序空間：256M

• 控制精度：±0.001mm

• 坐標范圍：± 99999.99mm

• 脈沖頻率：250KHz；運行速度：25米/分鐘

• 時間類分辨率：10ms

• 系統工作電源：DC +24V直流電源輸入

• 系統工作環境：溫度0℃至+55℃；相對濕度0-95%無凝結

• 外部接口：USB

• 鍵盤：PCB貼膜鍵盤，PS/2接口，歐姆龍按鈕

• 機箱：全金屬結構屏蔽，防電磁輻射、抗干擾、防靜電

• 特殊配置：F2000全系列可選配觸摸屏、100米無線遙控器、有線手盒。

系統特色：

• 多達45種常用圖形庫

• 圖形比例、旋轉、鏡像

• 圖形矩陣、交錯、重復排列

• 根據鋼板厚度，在轉角處可自動限速，有效防止過燒

• 公英制切換

• 圖形鋼板校正

• 可自定義坐標系

• 可自定義IO

• 系統和參數備份、在線升級

• 全中文/外文（英語、日語、俄語、法語，其它定制語種）操作菜單，中外文一鍵切換。

• 選行和選號

• 支持邊緣切割、偏移切割

• 具有斷電、斷點保護記憶功能

• 動/靜態加工圖形顯示，圖形放大/縮小，放大狀態下動態跟蹤切割點

• 具有斷電、斷點保護記憶功能

• 支持文泰、TYPEIII|、PM2000等特殊套料軟件

加密解密功能：可設置不同的管理權限和相應的密碼，維護管理層的權益

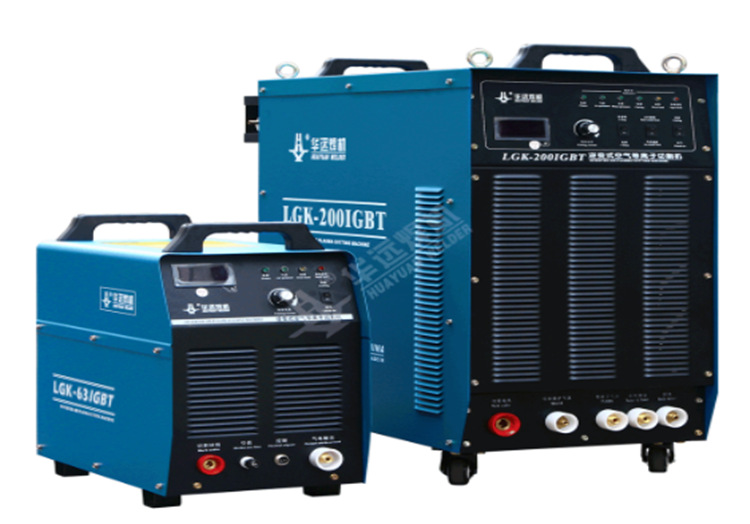

成都華遠LGK-63/100/120/160/200/300/400IGBT 逆變式

空氣等離子切割機電源

Inverter Air Plasma Cutting Machine Power

主要特點Main Features

　 采用軟開關逆變技術，切割電流穩定

　　高負載持續率，適合重工業

　　切割電流緩升技術，降低割槍配件消耗

　　具有寬電網電壓適應能力

　　獨特的防塵設計，整機可靠性高

　　結構緊湊、體積小、重量輕，可安裝在數控機床上

　　切割氣源用廉價的壓縮空氣，切割成本低

　　預置切割電流，無級可調

　　具有等離子氣體壓力檢測、指示功能

　　具有試氣功能，便于調節氣壓

  具有過熱、過壓、欠壓、缺相自動保護功能

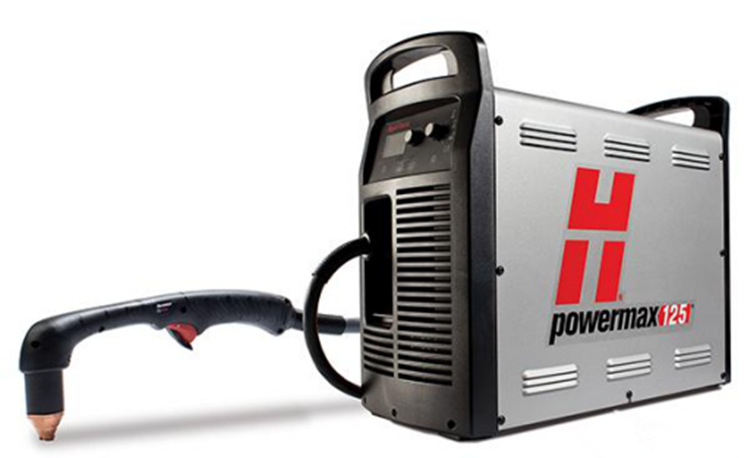

美國海寶原裝進口Powermax系列空氣等離子切割電源

Powermax系列電源，搭載全新DuramaxHyamp割炬系列，開創空氣等離子切割和氣刨新標準。該系統能實現100% 暫載率切割，在同級系統中易損件使用壽命長。無論是用于手動切割還是機用切割，Powermax系列是目前市場上卓越的空氣等離子系統。

主要特點Main Features

1、成本低-易損件使用壽命比同類空氣等離子系統長4倍

2、操作簡便-控制簡單，Smart SenseTM技術確保氣體壓力處于正確設置狀態

3、可靠耐用-全新Duramax Hyamp割炬專為高安培、高負荷作業設計，100%暫載率

卡斯倍諾系列數控火焰等離子切割機與其他生產廠家的數控切割設備相比，既具備各生產廠家有的基本功能，還具備以下特性：
1、人性化設計，操作方式簡單、快捷。數控系統屏幕下方根據操作流程，提供各項操作功能顯示，操作使用過程一目了然，免培訓模式；
2、指引提示式維護方式，數控系統屏幕上帶有故障指示，故障現象一目了然。整機維修按照故障指示，維修方便、快捷；
3、數控控制系統副板操作，將設備運行過程中功能控件集中在副板上，簡化操作繁瑣程序。此項對用戶重要，實現彈指之間控制模式；
4、簡化編譯程序，操作員編譯一個圖形，然后選擇切割數量和切割排列方向，可實現批量化連續自動切割整體編譯，減少設計人員的繁瑣工作量；
5、采用德國單元模塊化制作技術，提高了設備的穩定性和運行靈敏度，降低后期維護成本；
6、設備常用配件和易損件可在市場上購買，降低了客戶成本。

1.售前服務
簽訂合同前，公司為客戶提供生產工藝方案，提供切割設備的咨詢和設備選型等服務。
2. 售中服務（合同成立）
2.1 提供軌道安裝基礎圖紙；
2.2 送貨到廠；
2.3 提供安裝、調試、培訓服務；
2.4 提供工藝指導服務；
2.5 提供技術支持服務；
3.售后（驗收完畢）
整機設備質保12個月。保修期內設備出現故障（人為因素及不可抗力因素除外），乙方負責無償維修，所需換件由乙方無償提供（易耗件除外）。保修期后，維修時只按實際維修情況收取合理費用。
卡斯倍諾對用戶進行回訪，并提供技術支持服務。
卡斯倍諾售后服務響應時間：接到用戶報修指令后3小時內提供解決方案，若需現場服務，24 小時內抵達用戶現場。
